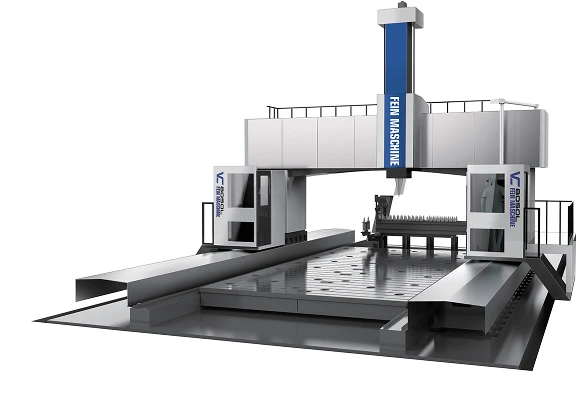

Portal-Hareketli Portal Serisi

MÜHENDİSLER İÇİN

ÜRÜN TANITIMI

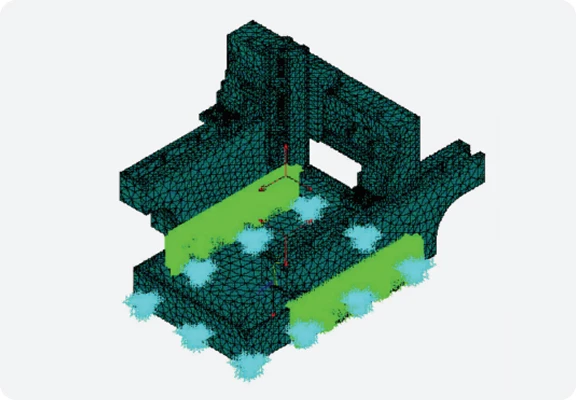

Entegre yapı, kompakt ve uygun fiyatlı

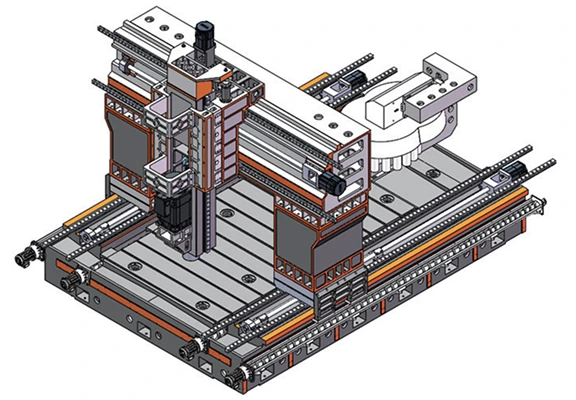

Entegre yapı, sertleştirilmiş raylı üç eksenli kompozit kılavuz rayı, sabit çalışma masası, portal hareketi, küçük zemin alanı, güçlü yük taşıma kapasitesi ve büyük tork.

Z ekseni, 490X320 kompozit tipte bir kılavuz rayı ve kare bir kayar dayanak ile donatılmıştır. Geleneksel kesici uçların doğrusal kılavuzlarla değiştirilmesiyle, kare kızağın sağlamlığı korunurken kılavuz doğruluğu önemli ölçüde iyileştirilir. Özellikle büyük kesme hacimlerinin ve işlenmesi zor malzemelerin işlenmesi için uygundur.

Y ekseni için şirketimiz kompozit kılavuz rayı için özel bir teknoloji geliştirmiştir. Spesifik olarak, çapraz kiriş üzerinde iki orijinal doğrusal kılavuz, kesme direnci momentini ve yatak alanını artıran, kesme direncini önemli ölçüde artıran ve portal makinelerdeki ve büyük dikey tornalardaki uzun kesme noktalı konsolların ortak zayıflığının etkili bir şekilde üstesinden gelen bir dikdörtgen kılavuzla değiştirildi.

Tezgah sağlam bir şekilde sabitlenmiştir ve büyük bir yük taşıma kapasitesine sahiptir. Teorik olarak çalışma ağırlığında herhangi bir kısıtlama yoktur. Ağır iş parçalarını işlerken daha yüksek kontur doğruluğu elde etmek kolaydır. Üstelik iş parçasının ağırlığından etkilenmediği için doğruluğu uzun süre korunabilmektedir.

X yönü, tescilli kompozit kılavuz rayı teknolojimizi benimser. Hem ileri hem de geri yönlerde, hızlı hareket ve kesme işlemleri sırasında portalın devrilme kuvvetini etkili bir şekilde önleyen iki ağır hizmet tipi doğrusal kılavuz ve dikdörtgen bir kılavuz rayı kullanılır.

GMI Entegre 20 ve 25 Serisi Teknik Özellikler

Teknik Özellikler	birim	GMI3020	GMI4025
Tezgah alanı	mm	3000×1800	4000×2300
Tezgahın maksimum yükü	T	30	35
Y1/Y2 seyahati	mm	2000/2500	2500/3000
X/Z Ekseni Hareketi	mm	3200×1000	4200×1000
Kılavuz ray tipi		X ekseni her iki taraftan da hassas bir şekilde tahrik edilir ve her bir taraf iki adet eksen tarafından desteklenir. doğrusal kılavuzlar artı dikdörtgen bir ray. Y ekseninde çift paralel doğrusal ray bulunur Sert kılavuz desteği ile desteklenmiştir. Z ekseni sert bir kılavuz kullanır ve artı kompozit kayar blok için yanlarda çift doğrusal ray.
İş mili ucu çalışma tezgahı yüzeyine dönük	mm	200-1200 (özelleştirilebilir)
Mil hızı	devir/dakika	BT50-8000 ile standart, 1:4 yüksek hızlı şanzımanı seçin
iş mili motoru		20/25L Serisi: 22/26 Kw 140/210 Nm (560/840 Nm)
Takım magazini kapasitesi		24 bit disk
Maksimum yükleme genişliği (kaputun üstünde)	mm	2000	2500
Hızlı/İlerleme Hızı	m/dak	15 / 0-15

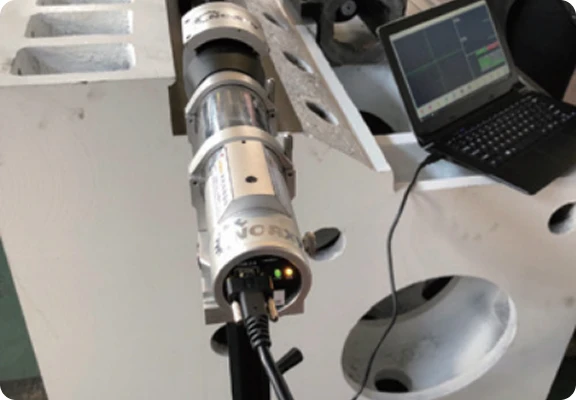

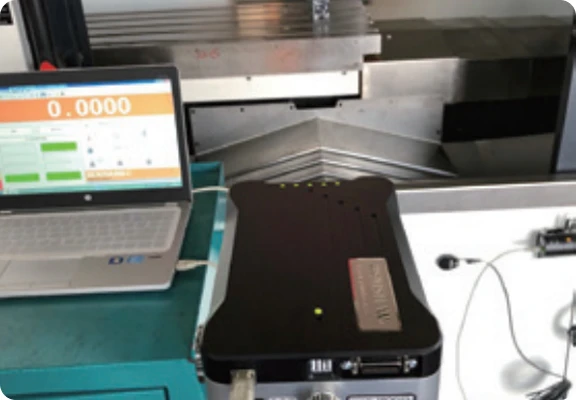

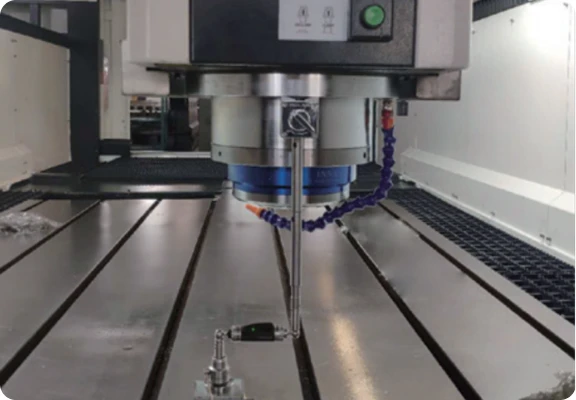

Konumlandırma Doğruluğu / Tekrar Konumlandırma Doğruluğu	mm	0.01/0.005
Toplam ağırlık	T	32	37
Boyutlar (elektrik kabini hariç)	mm	6700×5200×4200/5200	7800×5800×4200/5000
Tipik CNC sistem konfigürasyonu		Siemens 828D ve Fanuc 0i MF plus ile standart, isteğe bağlı Siemens ONE

Son derece büyük ve son derece ağır geniş genişlikteki parçaların ağır kesme işlemlerine yönelik bir çözüm

Z ekseni kayar şahmerdan, 500X580 sünek demir kare kayar şahmerdanla donatılmıştır. İnce taşlama ve gelişmiş Alman enjeksiyonlu kalıplama teknolojisiyle daha ileri işlemlerden sonra son derece güçlü bir sağlamlık elde edilir.

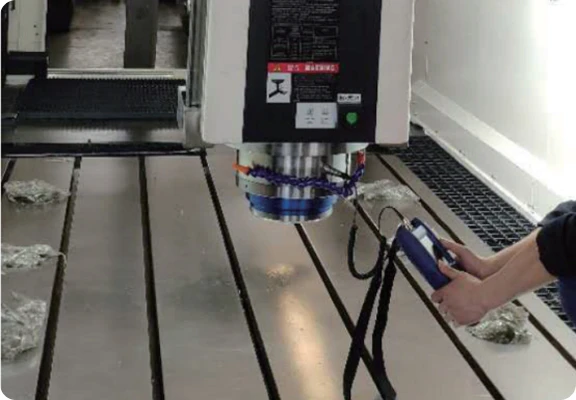

İsteğe bağlı: İthal makaralı rulmanlarla eşleştirilmiş, son derece sağlam ve ağır kesme işlemlerine dayanabilen ithal 2500 rpm BT50 (veya 2000 rpm BT60) iş mili ile donatılmıştır. İthal, yüksek performanslı, yüksek hızlı redüksiyon dişli kutusunun kullanılması, takım tezgahının 3000 Nm'lik bir kesme torkuna sahip olmasını sağlar.

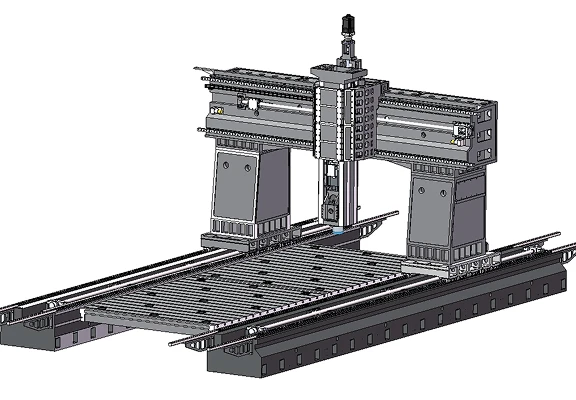

Kare kaydırma dayanağı: 500 × 580 mm

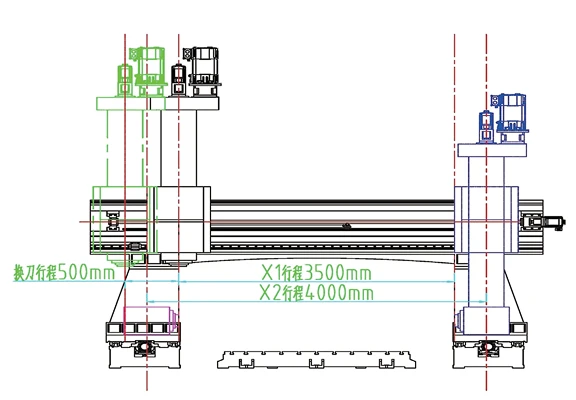

İşleme Aralığı Diyagramı

Altı yüzlü yapı oldukça verimlidir! Yüksek hassasiyet! Ağır kesme!

Beş yüzlü başın segmentasyonu için en küçük birim 5 derecedir. Ayrıca 1 dereceye kadar ayarlanabilmektedir. Konumlandırma doğruluğu 1 saniyedir.

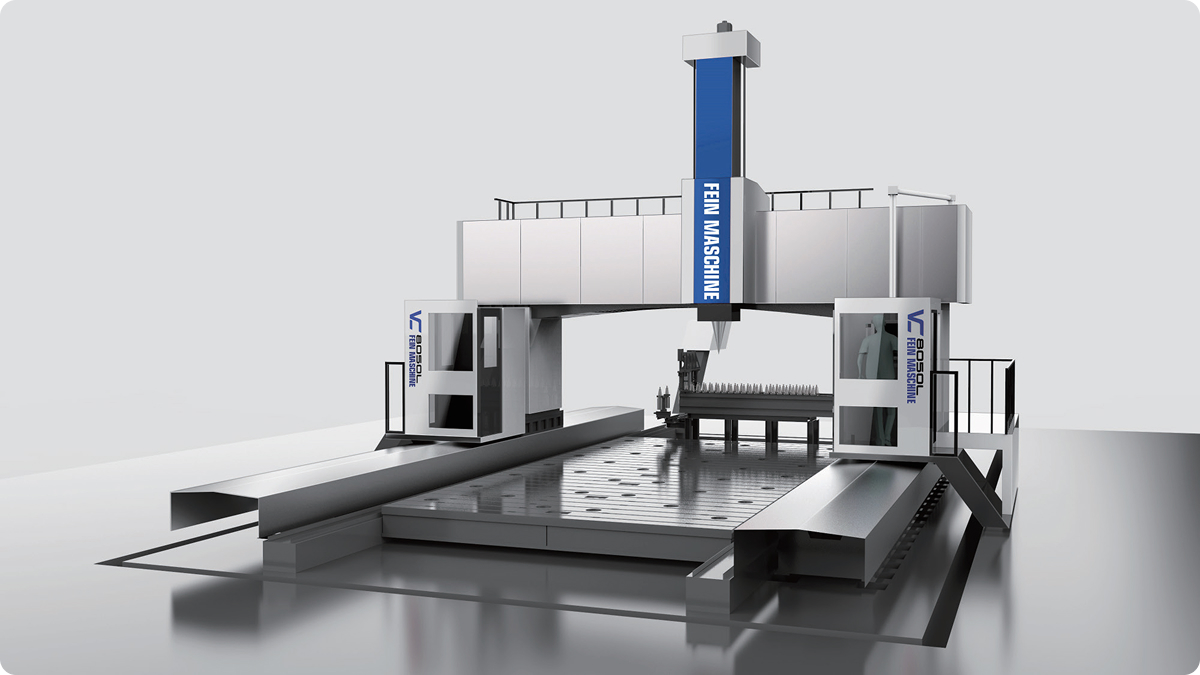

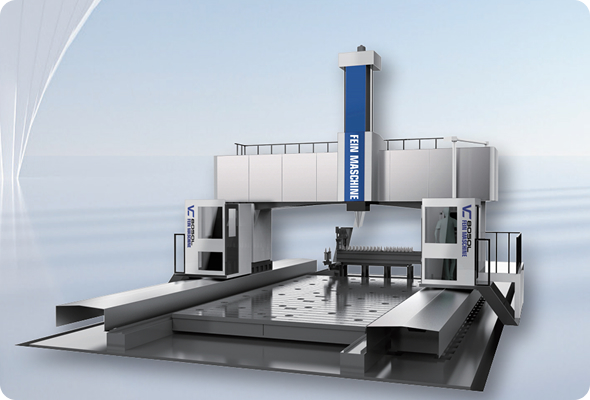

Kirişle hareket eden sallanan beşik beş eksenli işleme merkezi

MS Splitter Serisi 30 ve 35

Teknik Özellikler	birim	GMS60/80-30	GMS60/80-35	GMXXXX35
Tezgah alanı	mm	2100×6000/8000	2600×6000/8000	2600×XXX
Tezgahın maksimum yükü	t/㎡	5	5	5
Y1/Y2 seyahati	mm	3000/3500	3500/4000
X/Z Ekseni Hareketi	mm	6200/8200×1200	6200/8200×1200	/
Kılavuz ray tipi		X ekseni, her iki taraf da iki doğrusal kılavuz ve bir dikdörtgen ray tarafından desteklenerek her iki yönde de hassas bir şekilde sürülür. Y ekseni, güçlü dikey destek için sert kılavuzlarla desteklenen çift doğrusal raylara sahiptir ve Z ekseni, sert kılavuzlu kare bir kızağa sahiptir.
İş mili uç yüzünden çalışma tezgahı yüzeyine	mm	Standart 350-1550, isteğe bağlı 350-1850
Mil tahrik tipi	devir/dakika	Dahili kısa doğrudan bağlantılı BT50-6000 çift vitesli şanzımanla standart (BT50-3000 makaralı rulman / BT60-2000 makaralı rulman) / İsteğe bağlı, merkezi su çıkışıyla üstten monteli uzun doğrudan bağlantı
mil motoru		30/35L Serisi: Standart 37/55,5 kW (1500 dev/dak nominal) 236/354 Nm (çift vitesli şanzıman 944/1416) Nm); İsteğe bağlı 28/42 kW (1000 dev/dak nominal) 268/401 Nm (çift vitesli şanzıman 1070/1604 Nm)
Takım magazini kapasitesi		24 konumlu döner/kaset takım magazini
Sütun aralığı	mm	3000	3500
Hızlı/İlerleme Hızı	m/dak	15 (vida sürücüsü) 20 (raf sürücüsü) / 0-10
Konumlandırma Doğruluğu / Tekrar Konumlandırma Doğruluğu	mm	0.01/0.005
Toplam ağırlık	T	53/62	58/67		/
Boyutlar (elektrik kabini hariç)	mm	11650/13650×6850×5200	11650/13650×7750 ×5200		/
Tipik CNC sistem konfigürasyonu		Siemens 828D, Fanuc 0i MF plus ile standart; opsiyonel Siemens ONE

X yönünde mesafe 6 metre olduğunda dönüş için vidalı transmisyon somunu ile tahrik edilir. 8 metre ve üzeri mesafeler için çift dişli ve kremayer kompanzasyon yapısını benimser.

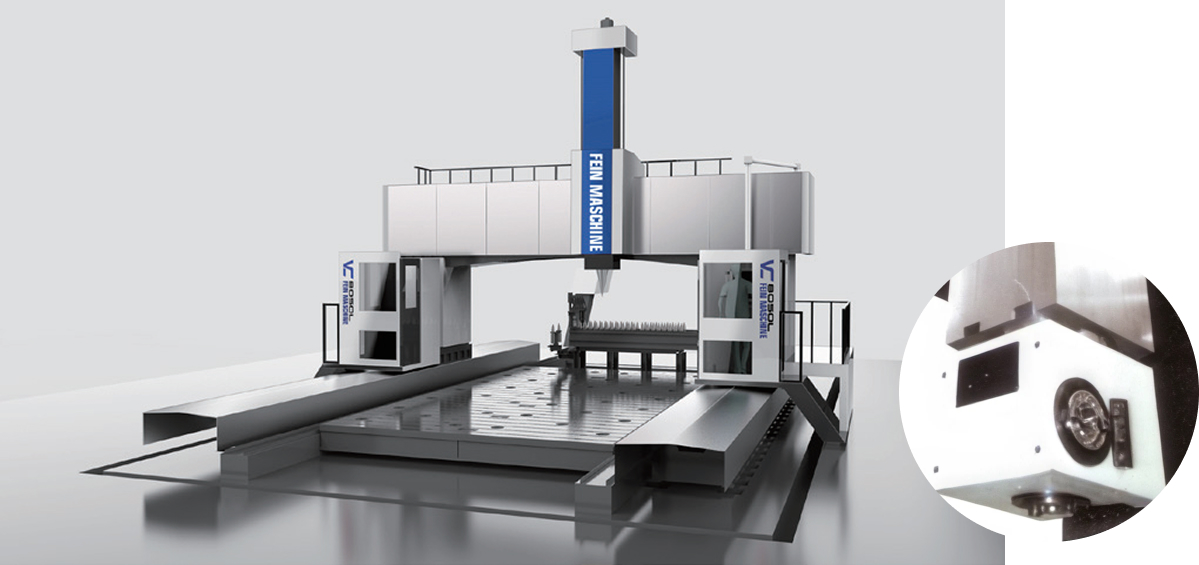

Kirişle hareket eden sallanan beşik beş eksenli işleme merkezi

GMS Ultra-geniş Seri 40, 50, 60 ve üzeri

Teknik Özellikler	birim	GMS60/80-40	GMS60/80-50	GMS80/100-60	GMXXXX50
Tezgah alanı	mm	6000/8000×3100	6000/8000×4100	8000/10000×5100	XXX×4100
Tezgahın maksimum yükü	t/㎡	5	5	5	5
Y ekseni hareketi	mm	4000/4500	5000/5500	6000/6500 5000/5500
X/Z Ekseni Hareketi	mm	6200/8200 ×1200	6200/8200×1200	8200/10200×1200	/
Kılavuz ray tipi		X ekseni, her iki taraf da desteklenerek her iki yönde de hassas bir şekilde sürülür iki doğrusal kılavuz artı dikdörtgen bir ray ile. Y ekseninde çift doğrusal ray bulunur Güçlü dikey destek için sert raylarla desteklenmiştir. Z ekseni bir Sert raylı kare kayar araba.
İş mili ucu çalışma tezgahı yüzeyine dönük	mm	Standart 350-1550, isteğe bağlı 350-1850
Mil tahrik tipi	devir/dakika	Yerleşik kısa doğrudan bağlantılı BT50-6000 çift vitesli şanzımanla standart (BT50-3000 makaralı rulman / BT60-2000 makaralı rulman) / Merkezi su çıkışıyla uzun doğrudan bağlantıya isteğe bağlı
mil motoru		30/35L Serisi: Standart 37/55,5 kW (1500 dev/dak olarak derecelendirilmiştir) 236/354 Nm (çift vitesli şanzıman 944/1416) Nm); İsteğe bağlı 28/42 kW (1000 rpm nominal) 268/401 Nm (çift vitesli şanzıman 1070/1604 Nm)
Takım magazini kapasitesi		24 konumlu döner disk / depo tarzı takım magazini
Sütun aralığı	mm	4000	5000	6000	5000
Hızlı/İlerleme Hızı	m/dak	15 / 0-10
Konumlandırma Doğruluğu / Tekrar Konumlandırma Doğruluğu	mm	0.01/0.005
Toplam ağırlık	T	62/72	69/79	84/95	/
Boyutlar (elektrik dolabı hariç)	mm	11650/13650×7350×5200	11650/13650×8350×5200	13650/15650×9350×5200	/
Tipik CNC sistem konfigürasyonu		Siemens 828D, Fanuc 0i MF plus ile standart; isteğe bağlı Siemens ONE

6 metre ve üzeri Y ekseni için çift dişli kremayer ve pinyon boşluğunu ortadan kaldıran yapı benimsenmiştir.

Ultra geniş model serisinde çalışma tezgahının uzunluğu ve Y ekseni hareketi 1'er metre artacak ve model buna göre değiştirilecek.

6 metre ve üzeri portal vinçler, kremayer ve pinyon rotasyonunu ve senkronize çift tahrikli dört motorlu, aynı yönde diferansiyel boşluksuz hareket yapısını kullanır.

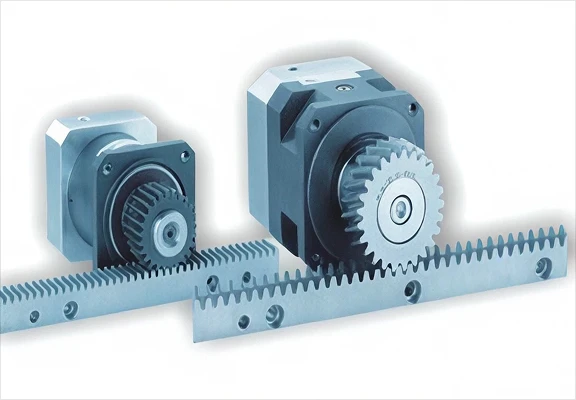

Dişli kremayeri yüksek hassasiyetli, büyük modüllü taşlama kullanılarak yapılmıştır ve bu da yüksek mukavemet ve yüksek hassasiyet sağlar.

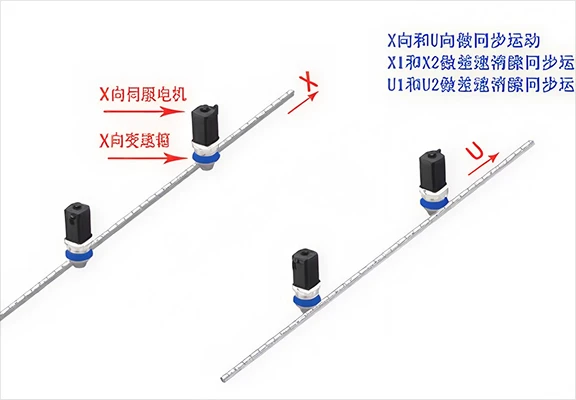

Aynı yönde senkronize çift sürücülü dört motorlu senkronize diferansiyel ofset hareketi.
