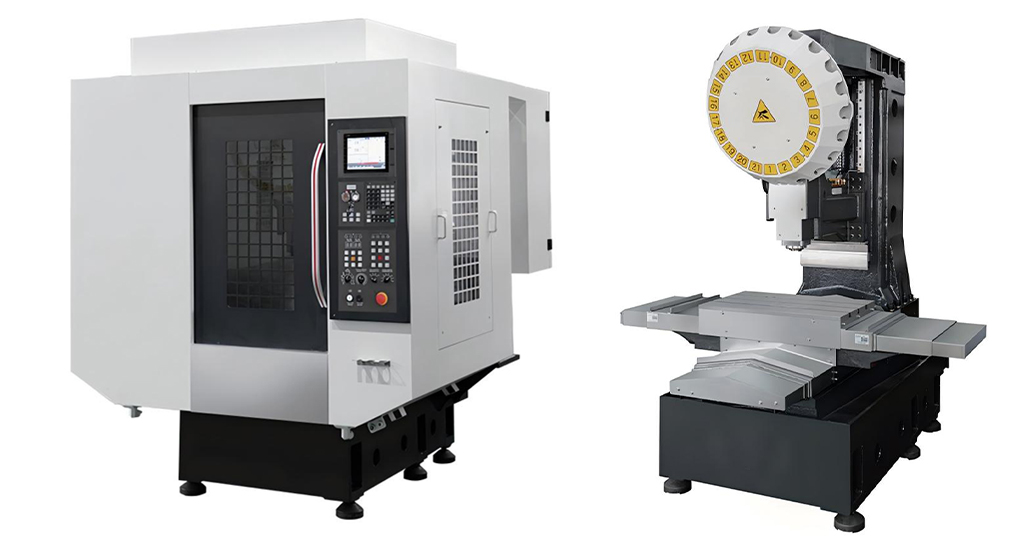

Dikey / Yatay İşleme Merkezi Serisi

MÜHENDİSLER İÇİN

ÜRÜN TANITIMI

Yüksek hız 48 m/dak, 5 mm çeliği kesiyor

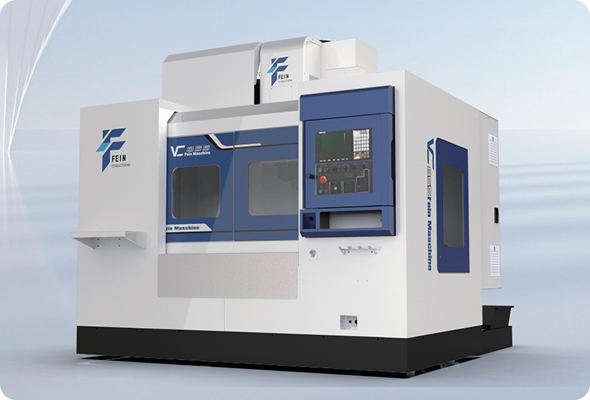

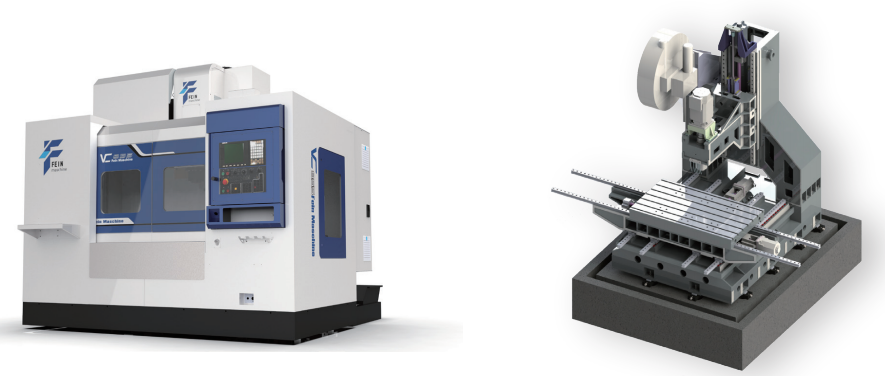

CNC Dik Freze Merkezi

Teknik Özellikler	birim	VC855	VC1165 3		VC1580
Tezgah alanı	mm	550×1000	600×1200	700×1360	900×1600
T yuvası	mm	5-18×90	5-18×100	5-18×120	7-22×110
Tezgahın maksimum yükü	Kilogram	500	800	1000	1500
X/Y/Z ekseni hareketi	mm	800×550×550	1100×650×600	1200×700×700	1500×800×700
Doğrusal kılavuz özellikleri	mm	X:35/Y:45/Z:45silindirler	X:45/Y:45/Z:45silindirler	X:45/Y:55/Z:55silindirler	X:55/Y:45/Z:55silindirler
İş mili ucu çalışma masası sörfüne dönük	as mm	120-670	120-720	175-875	160-860
Mil merkezinden kılavuz yolu yüzeyineA	mm	590	665	770	855
Mil hızı	devir/dakika	Kayış tipi 8000/10000; doğrudan tahrikli 12000		(BT40) Kayış tahriki 8000/10000; Doğrudan tahrikli 12000 (BT50) Kayış tahriki 6000; Doğrudan tahrik 8000	Kayış tahriki 6000; Doğrudan tahrik 8000
mil deliği konikliği		BT40-150	BT40-150	BT40-150/BT50-155	BT50-155
İş mili motor gücü	Kw	9/13.5 (Siemens)	9/13.5(Siemens)	12/18(Siemens)	12/18(Siemens)
Kesme ilerleme hızı	m/dak	48	24	24	20
Hızlı hareket hızı	m/dak	48	24	24	20
Takım magazini kapasitesi	sen	Disk 24
Takım değiştirme süresi	S	1.8
Konumlandırma doğruluğu	mm	0.01
Konumlandırma doğruluğu	mm	0.006
Toplam ağırlık	Kilogram	5500	6500	8000	12000
Boyutlar	mm	2600×2200×2600	2950×2550×2600	3450×2800×2700	4300×3200×3000
Toplam güç kaynağı	Kw	22	25	30	35
Tipik CNC sistem konfigürasyonu		Siemens, Fanuc, yerli üretim

Kesme verimliliği: 45# çelik VC855: 200mm³/dak, VC1165: 250mm³/dak, VC1270: 320mm³/dak

Alüminyum parçalar (yüksek hız): VC855: 1000mm³/dak, VC1165: 1100mm³/dak, VC1270: 1300mm³/dak

Ağır kesme ve yüksek hassasiyet, ithal yatay işleme merkezlerinin yerini alabilir ve gerçekleştirebilir

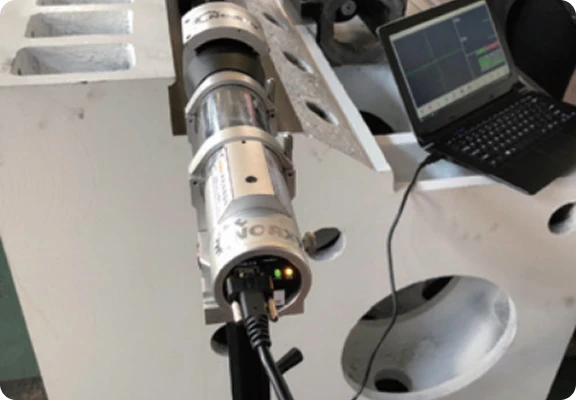

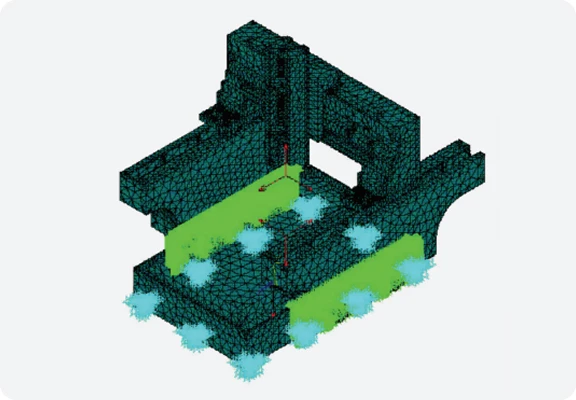

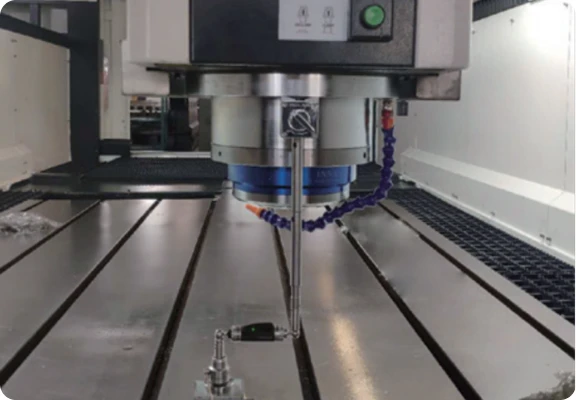

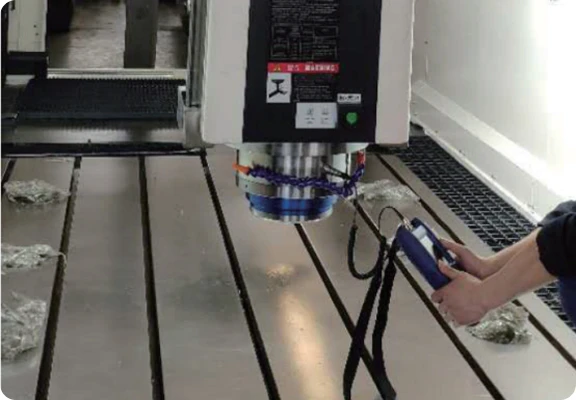

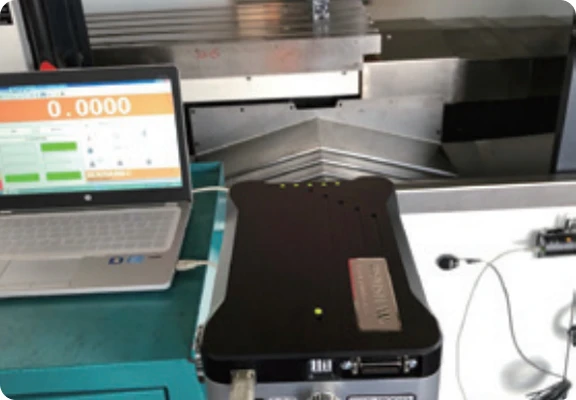

Tasarım Özellikleri

1. Mil, özellikle büyük kalıplar için dökme demir ve çeliğin düşük hızda işlenmesine uygun, yüksek güce ve güçlü kesme kuvvetine sahiptir;

2. Büyük seyahat, geniş işleme aralığı;

3. Kendi kendine yapılan CNC döner tabla, tek kurulumda dört yüzeyin işlenmesine olanak tanır;

4. Yüksek sertlik, yüksek hassasiyet ve yüksek stabilite sunan T-yuvası entegre yapısı.

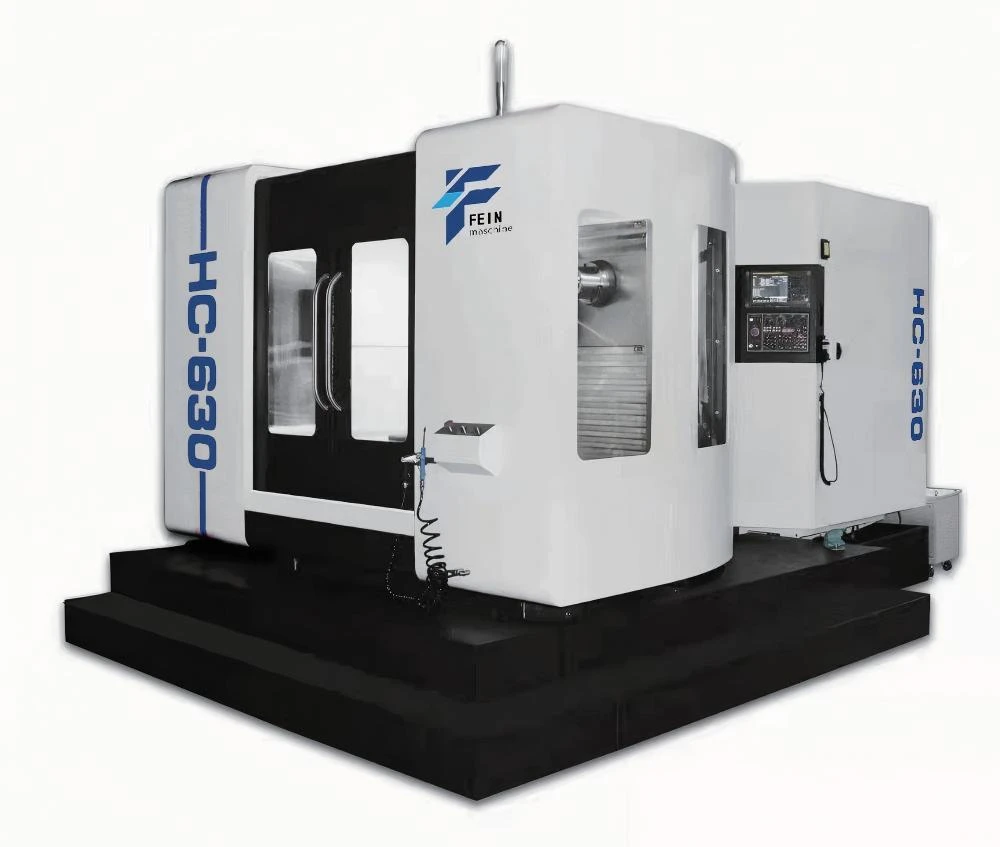

CNC yatay freze işleme merkezi

Teknik Özellikler	birim	HC500	HC630	HC800	HC1000	HC630 (Çift çalışma masası)	HC800 (Çift çalışma tezgahı)
Tezgah alanı	mm	500×500	630×700	800×800	1000×1000	2×630×700	2×800×800
Tezgah indeksleme	°	1×360
T yuvası		5-18	24×M16（Miktar × Vida Delikleri）
mezuniyet doğruluğu	″	10				12
Tezgahın maksimum yükü	Kilogram	700	1000	1500	2000	950	1500
X/Y/Z ekseni hareketi	mm	700/600/580	1050/750/900	1300/1000/1000	1600/1000/1000	1050/750/900	1300/1000/1000
Kılavuz ray tipi		Üç eksenli silindir
İş mili merkezinden çalışma masasına	mm	50-650	120-870	120-1120	120-1120	0-750	0-1000
İş mili uç yüzünden tabla merkezine kadar	terim mm	160-740	130-1030	200-1200	200-1200	130-1030	200-1200
Mil deliği konikliği		BT40	BT50
Mil hızı	devir/dakika	8000	6000
İş mili motor gücü	Kw	11/15	15/18.5
Kesme ilerleme hızı	m/dak	10
Hızlı hareket hızı	m/dak	30	30	24	24	24	24
Takım magazini kapasitesi / takım değiştirme süresi		24T/3S	30T/5.5S	40T/5.5S	40T/5.5S	40T/5.5S	40T/5.5S
Konumlandırma doğruluğu	mm	0.012	0.012	0.012	0.012	0.012	0.012
Konumlandırma doğruluğunu tekrarlayın	mm	0.008	0.008	0.008	0.008	0.008	0.01
Toplam ağırlık	T	7	12	17	18	14	18
Boyutlar	mm	3050×2050×2500	3500×6000×3000	4800×6400×3900	4800×6400×3900	3500×7500×3000	5500×8000×3000
CNC sistemi		Fanuc 0i MF Plus/Siemens 828D

Dikey / Yatay İşleme Merkezi Serisi

Delme ve kılavuz çekme merkezi

Teknik Özellikler	birim	T6	T7	T8
Tezgah alanı	mm	700×420	780×420	1000×500
T yuvası	mm	3-14×125	3-14×125	5-18×100
Tezgahın maksimum yükü	kilogram	250	250	350
X/Y/Z ekseni hareketi	mm	600/400/300	700/400/300	800/500/330
Doğrusal kılavuz özellikleri	mm	X:30/Y:30/Z:30	X:30/Y:30/Z:30	X:35/Y:35/Z:35
İş mili ucu çalışma tezgahı yüzeyine dönük	mm	150-450	150-450	160-490
Mil merkezinden kılavuz yolu yüzeyine	mm	464	464	546
Mil hızı	devir/dakika	doğrudan bağlantı20000
Mil deliği konikliği		BT30
İş mili motor gücü	kw	5.5 (Mitsubishi)
Kesme ilerleme hızı	mm/dak	1-10000
Hızlı hareket hızı	mm/dak	48/48/48
Takım magazini kapasitesi		21
Bıçağı değiştirme zamanı	S	1.4/1.9
Konumlandırma doğruluğu	mm	0.01
Konumlandırma doğruluğunu tekrarlayın	mm	0.006
Toplam ağırlık	kilogram	2900	2900	4500
Boyutlar	mm	1760×2320×2240	1760×2320×2240	2500×2500×2300
Toplam güç kaynağı	Kw	15	15	20
CNC sistemi		Mitsubishi M80B

Dikey / Yatay İşleme Merkezi Serisi

Yeni enerjili araç akü kutularını işlemek için kullanışlı bir araç

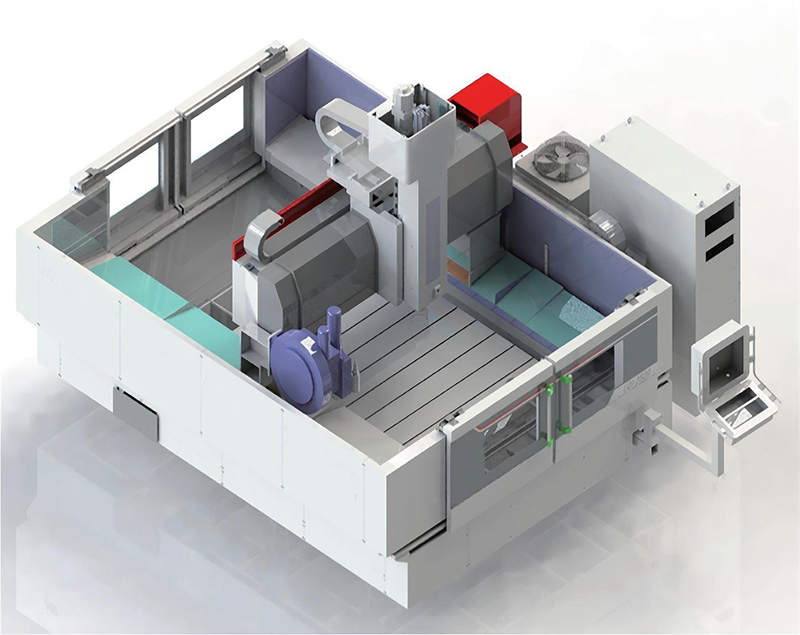

Yüksek hızlı hafif işleme merkezi

Teknik Özellikler	birim	LQI2520	Teknik Özellikler	birim	LQI2520
Tezgah alanı	mm	2500×1800	Kesme ilerleme hızı	m/dak	20
T yuvası	mm	9×18	Hızlı hareket hızı	m/dak	40/30/20
Tezgahın maksimum yükü	T	10	Takım magazini kapasitesi		24
X ekseni hareketi	mm	2000	Takım değiştirme süresi	S	4
Y/Z hareket mesafesi	mm	2500×450	Konumlandırma doğruluğu	mm	0.02
Kılavuz ray tipi		Üç eksenli raylar, Z ekseninde iki silindir çubuğu	Konumlandırma doğruluğunu tekrarlayın	mm	0.01
İş mili uç yüzünden tezgaha	mm	180-630	Toplam ağırlık	T	13
Mil konikliği		BBT40	Boyutlar	mm	5250X4160X3300
Mil hızı	devir/dakika	15000（Doğrudan bağlantı）	Toplam güç kaynağı	Kw	22
İş mili motor gücü	Kw	8.4	CNC sistemi		Siemens 828D、Fanuc 0i MF plus
