Gantry Movable Cradle Beş Eksenli İşleme Merkezi

Aug. 28, 2026

Paylaş:

"Fein Maschine", Ningqing Aerospace Intelligent Equipment'ın altında yeni bir markadır. Ningqing Aerospace'in teknolojik gücüne güvenerek ve gelişmiş uluslararası üretim süreçlerini birleştirerek, yeniliğe odaklanmakta, sürekli olarak en son teknolojileri getirmekte ve havacılık ve uzay alanı için yüksek hassasiyetli, yüksek performanslı akıllı ekipman sağlamaya kendini adamıştır.

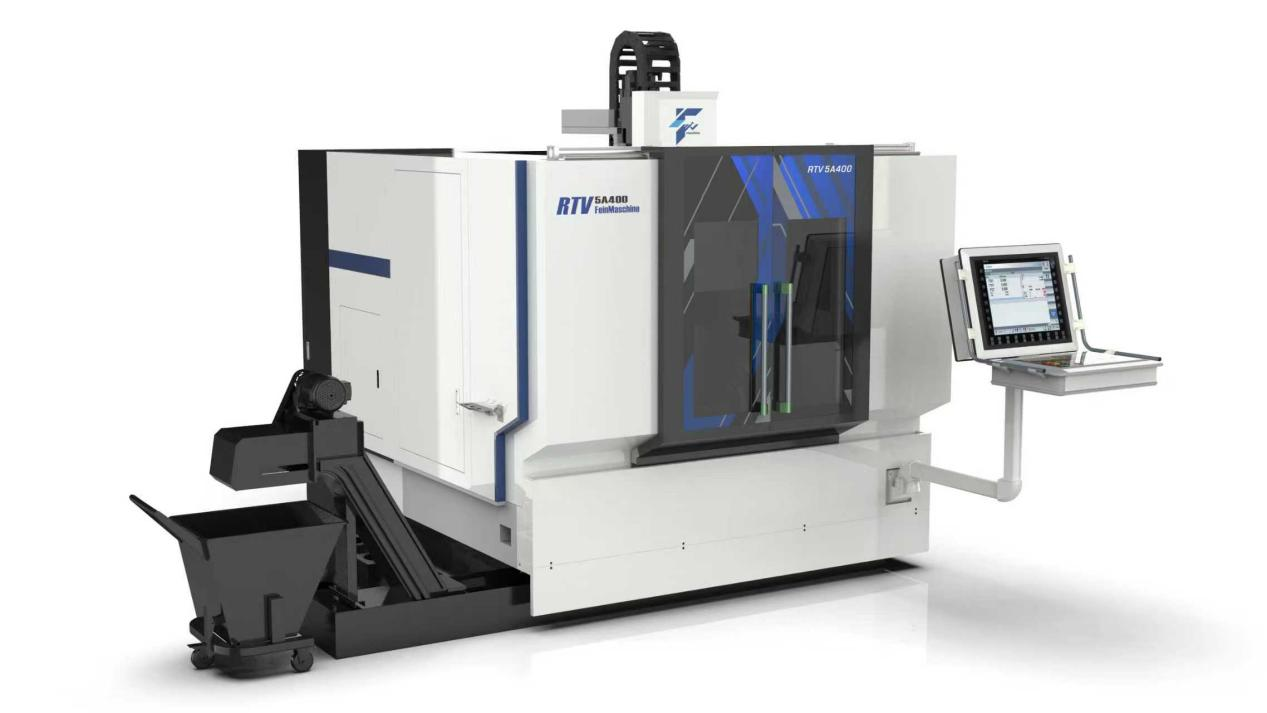

Portal Hareketli Kızak Beş Eksenli İşleme Merkezi

Yüksek Hız | Yüksek Tork | Torna-Freze Kombinasyonu

Torna-Freze Kombinasyon Fonksiyonlu

İsteğe bağlı olarak tornalama takım tutucusunu seçin

Hafif döndürme fonksiyonlarını kolayca elde edin

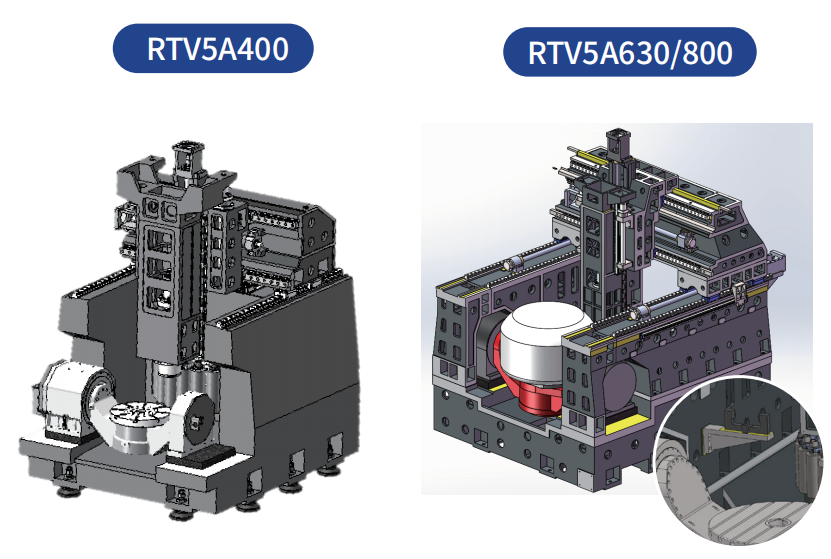

Portal yapısı kullanan tek parça yatak, yüksek sağlamlık ve dinamik performans sunar;

Portal, uluslararası düzeyde gelişmiş senkron kontrol teknolojisine sahip çift sürücülü dört raylı bir sistem kullanıyor;

İşleme aralığını genişletmek için artırılmış hareket;

İthal yüksek hassasiyetli kurşun vidalar ve büyük ithal makaralı doğrusal kılavuzlarla donatılmıştır;

Yüksek hassasiyet ve dinamik tepki için çift sürücülü beşik döner tablayla eşleştirilmiştir;

Hem titanyum hem de alüminyum alaşımlarını işleyebilen çift hızlı, yüksek torklu, yüksek hızlı elektrikli iş mili;

Şemsiye tipi bir takım magazini ile standart olarak gelir;

Takım ayarlayıcı, ölçüm hatalarını azaltmak için yatağa sabitlenmiştir;

Makine doğruluğunu artırmak için mutlak doğrusal bir ölçekle donatılmıştır.

Elektrikli mil

Alüminyumun yüksek hızda frezelenmesi sorunsuzdur

Titanyumun yüksek torkla frezelenmesi sorun değil

Ben de dönmeyi başarabilirim

Çift hızlı elektrikli iş mili HSK-A63 (RTV5A400)

Düşük hız: 42/50 kW, 71,7/85 Nm, maksimum hız 14.000 rpm

Yüksek hız: 42/50 kW, 28,6/33,7 Nm, maksimum hız 20.000 rpm

Çift hızlı elektrikli iş mili HSK-A63/A100 (RTV5A630/800)

Düşük hız: 37/45 kW, 163/196,5 Nm, maksimum hız 7.500 rpm

Yüksek hız: 42/50 kW, 54/65 Nm, maksimum hız 12.000 dev/dak (A63 için maksimum hız 15.000 dev/dak)

Doğrudan Tahrikli Beşik Döner Tablası

Teknik Özellikler	T5A400	T5A630	T5A800
Tezgah mm	400	630	800
Salınım çapı m	500	800	1000
A ekseni dönüş açısı	±120	±110	±110
C ekseni dönüş açısı	n*360	n*360	n*360
	A ekseninde tek sürücü	A ekseni çift sürücü	A ekseni çift sürücü

Cradle Beş Eksenli İşleme Merkezi Serisi

Teknik Özellikler	birim	RTV5A400	RTV5A630	RTV5A800
Tezgah boyutu	mm	Φ400	Φ630	Φ800
Tezgahın maksimum yükü	kg	200	1000	1200
İş mili uç yüzünden çalışma tezgahına kadar olan mesafe	mm	150-600	150-760	150-760
X ekseni hareketi	mm	500	1000	1000
Y ekseni hareketi	mm	650	1150	1150
Z ekseni hareketi	mm	450	610	610
mil		Doğrudan tahrikli iş mili / elektrikli iş mili	Doğrudan tahrikli iş mili / elektrikli iş mili	Doğrudan tahrikli iş mili / elektrikli iş mili
X/Y/Z Ekseni Hızlı Hareket Hızı	m/dak	48	48/36	48/36
X/Y/Z Ekseni Kesme Hızı	m/dak	48	0-15	0-15
Takım magazini kapasitesi		20	24	24
Konumlandırma doğruluğu	mm	0.006	0.006	0.006
Konumlandırma doğruluğunu tekrarlayın	mm	0.004	0.004	0.004
Ağırlık	t	9	17	18
Tipik CNC sistem konfigürasyonu		Siemens One;yerli üretim
